2次元複屈折評価システム

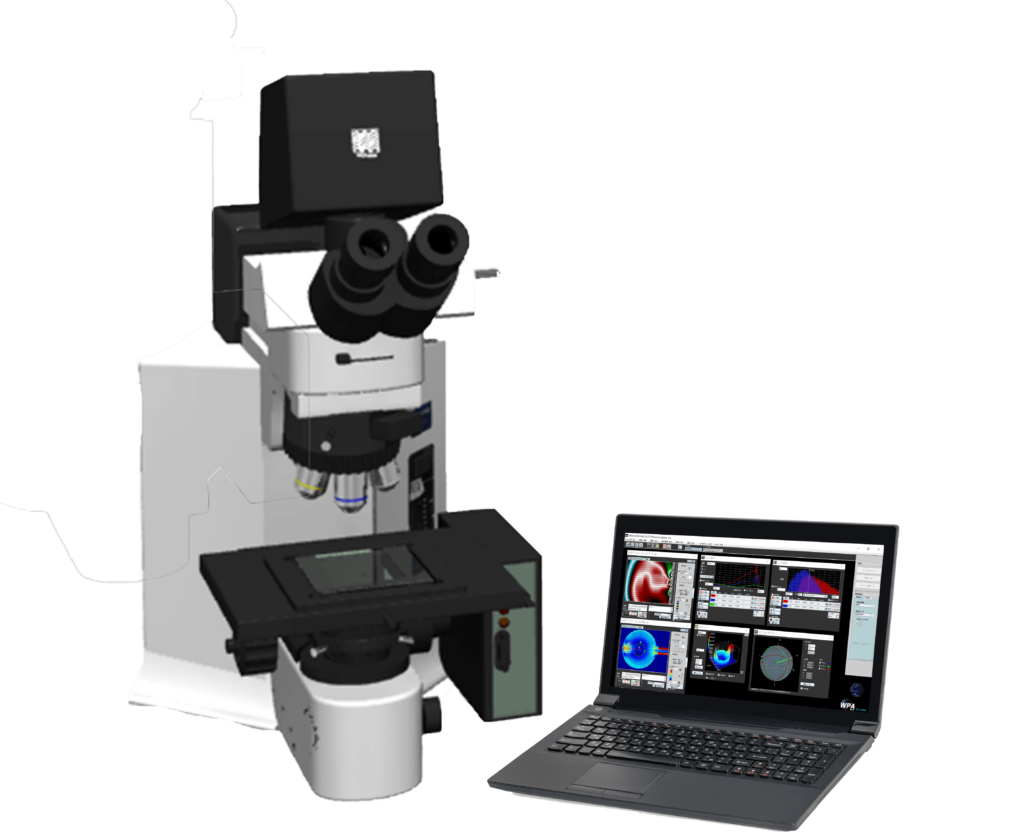

WPA-micro

複屈折/位相差の分布を３波長で測定することにより位相差の測定レンジを0～3500nmに拡大したシリーズです。
顕微鏡視野で複屈折を測定できるタイプです。
付属の顕微鏡はオリンパス製またはニコン製を選択可能です。

顕微鏡視野で結晶配向分布がデータ化できます。金属などの不透明サンプルの反射評価も可能です。

スペック
	測定
出力項目	位相差(nm),位相軸方位(°)　※データ処理オプションにより応力値換算可能（Mpa）
測定範囲	0～3500nm（水晶にて評価した場合）
繰返し再現性	σ<1.0nm
	センサユニット
複屈折画素数	384 × 288（≒0.11万）pixels
測定波長	523nm,543nm,575nm
	筐体
寸法 (W x D x H)	270 × 500 × 615mm
測定視野サイズ	約80×110μm~約2.0×2.7mm 対物レンズ x2,x5,x10,x20,x50
本体重量	約20kg
	その他
インターフェース	GigE（カメラ信号）、RS-232C（モータ制御）
電源/消費電流	AC100-240V
ソフトウェア	WPA-View（for WPA-micro）
付属品	デスクトップパソコン、取扱説明書※顕微鏡を含む
	オプション
ズームレンズ	非対応
データ処理機能	対応
広視野補正機能	要相談
レンズ解析機能	対応
リアルタイム解析機能	対応
外部制御機能	対応
波長分散（CD）モード	対応
WPA高位相差測定機能	非対応
レンズ測定専用ステージ	非対応
PA・WPA用遮光カバー	対応
光弾性係数計測オプション	非対応
