VR関連部材評価用の専用装置VRG-100の測定例のご紹介
VRG-100主なスペック
・測定波長：466nm, 543nm, 650nm (カスタム対応可能)
・位相差測定範囲：0～ λ/2 （QWP測定可能)
・RGB各色での位相差、円偏光度（楕円率）の測定が可能
・従来のWPAシリーズでは測定ができなかった偏光子を含むサンプルも測定可能
・偏光子とQWPの相対角度のリアルタイム測定が可能

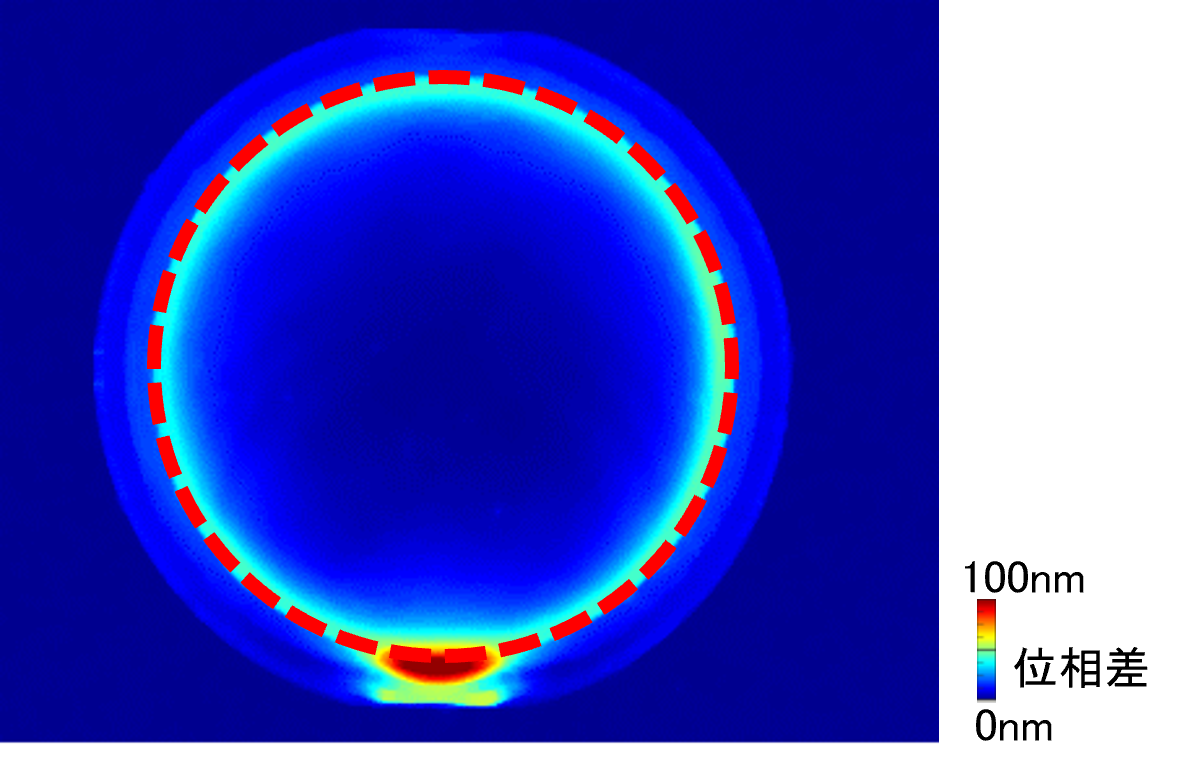

レンズの位相差測定
レンズのみの位相差測定の場合、レンズの位相差はできるだけ小さいことが望ましい。

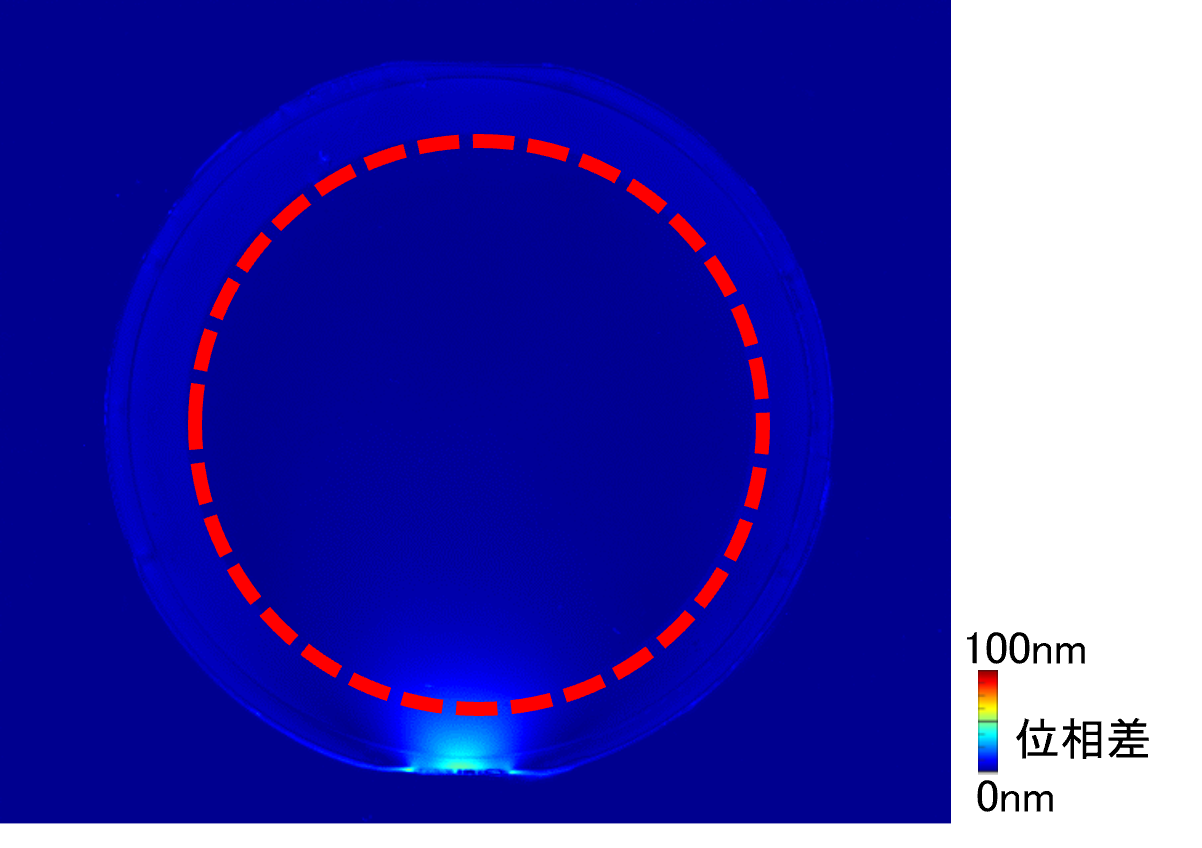

Lens 1
有効径内の
平均位相差：15.4nm
最大位相差：106.8nm
Lens 2
有効径内の
平均位相差： 1.3nm
最大位相差： 16.4nm

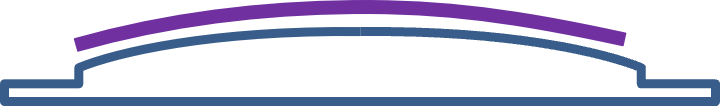

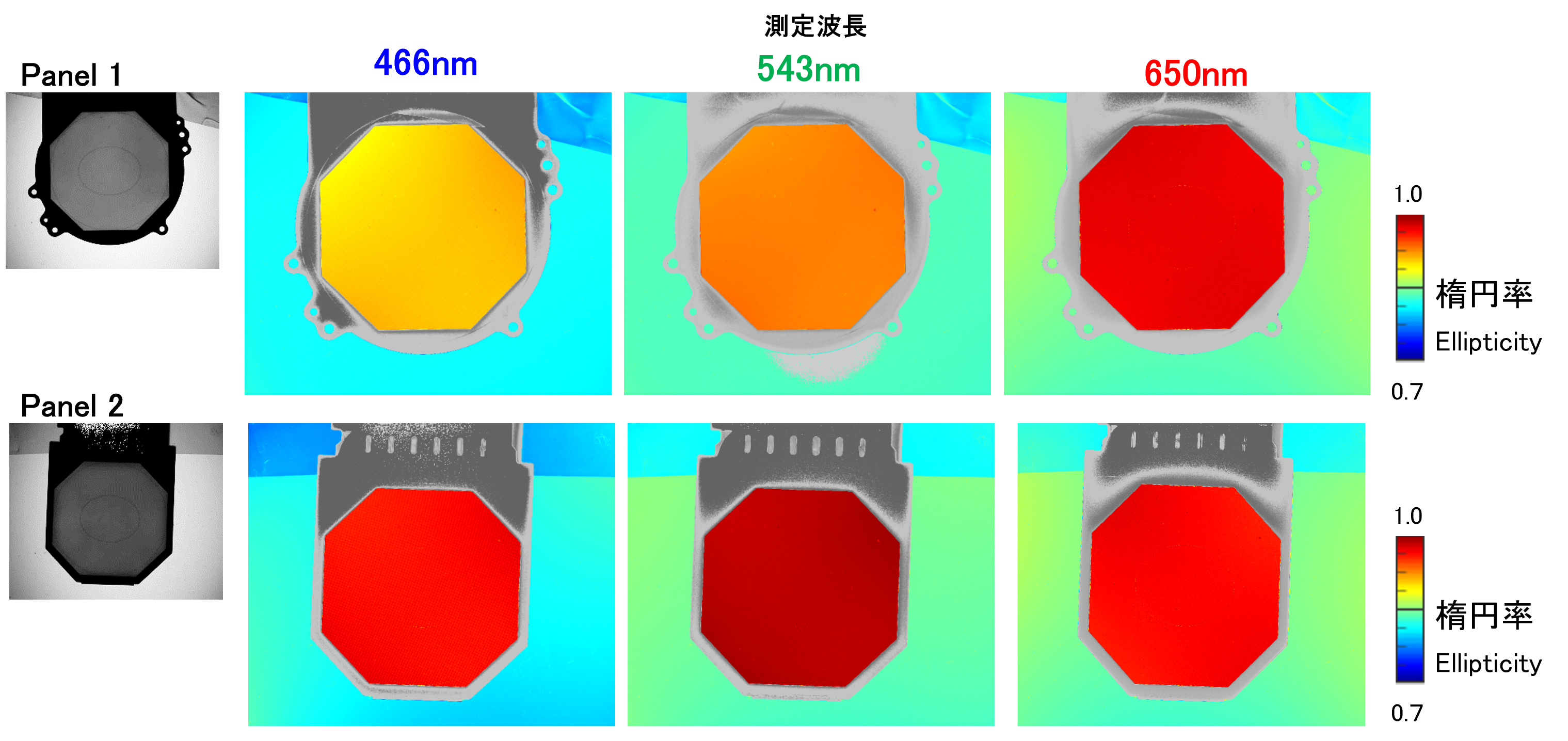

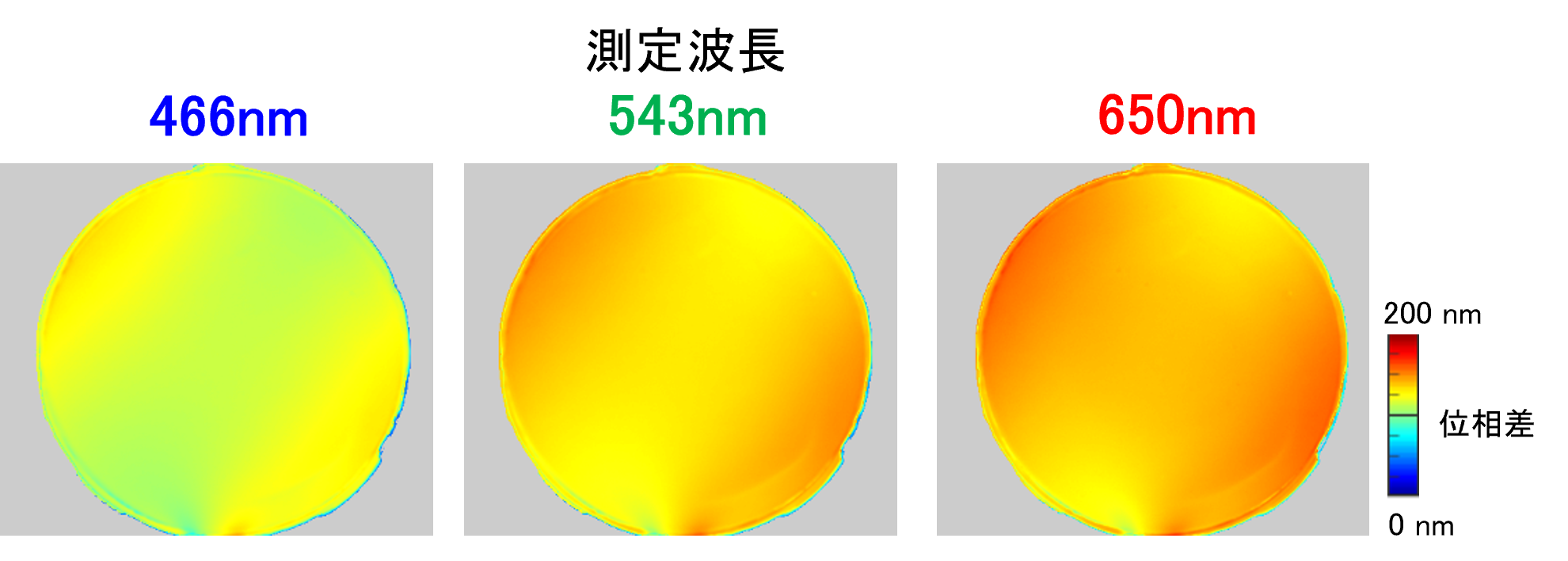

レンズ＋QWPの位相差測定の場合、QWPを曲面に貼り合わせると、ムラや位相差ずれが生じやすい。各波長で、波長の1/4の位相差であることが理想的。

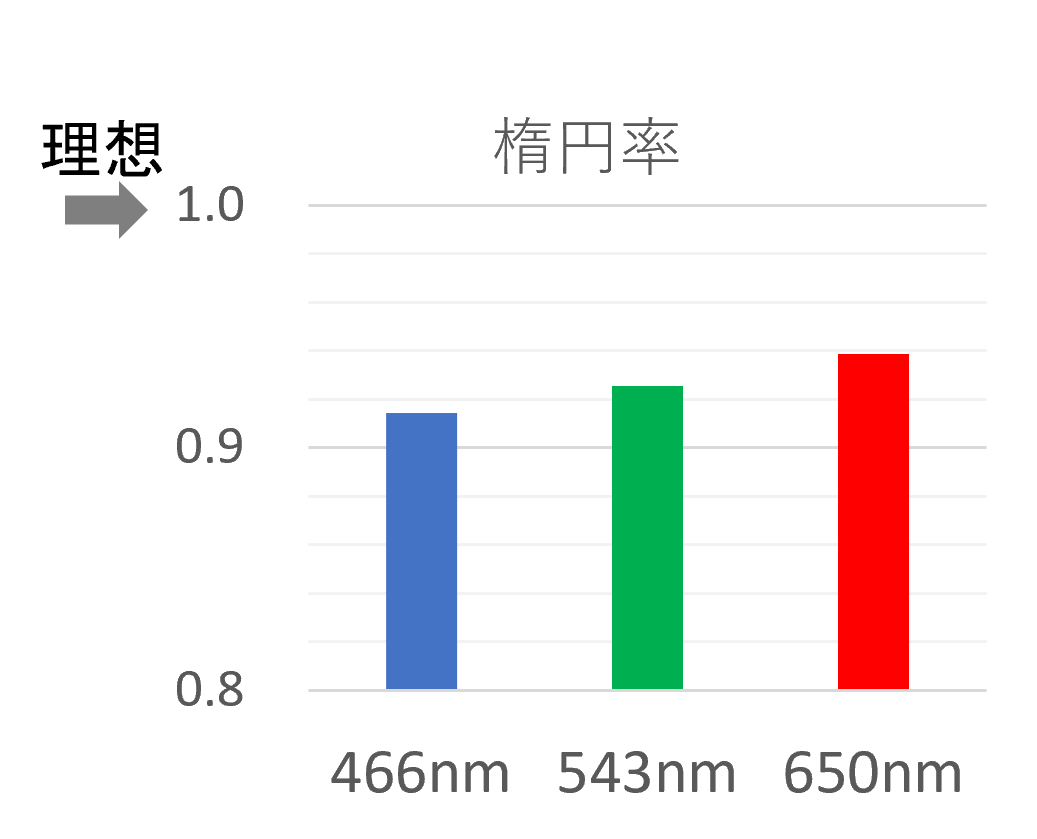

楕円率測定①

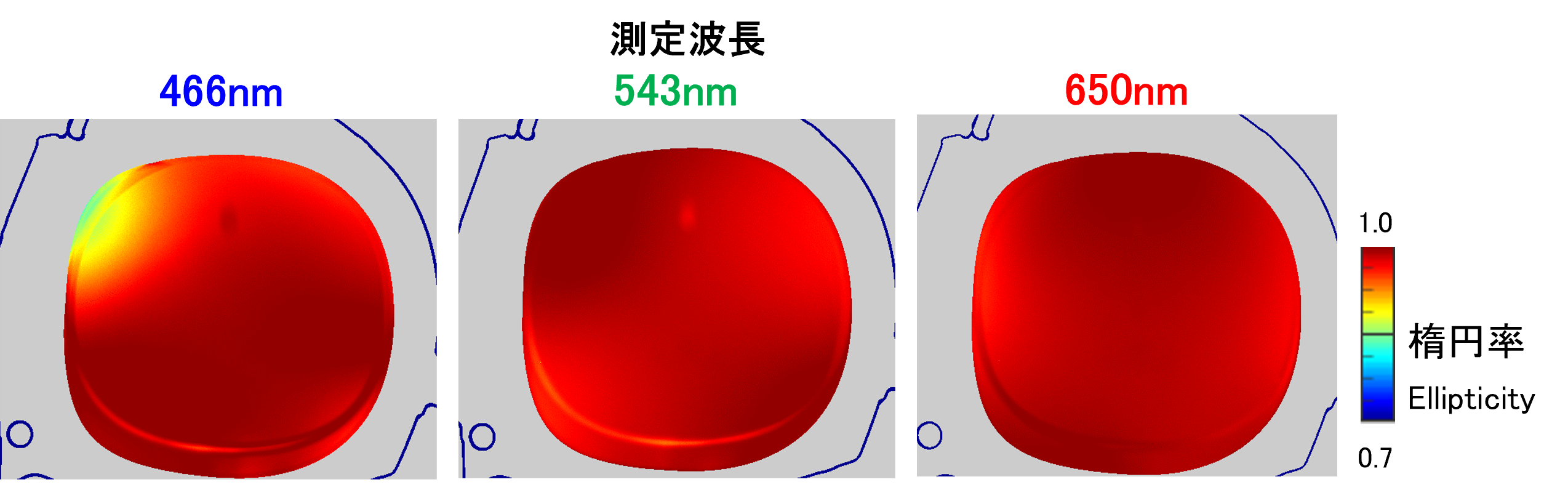

偏光子+QWP+レンズの楕円率測定

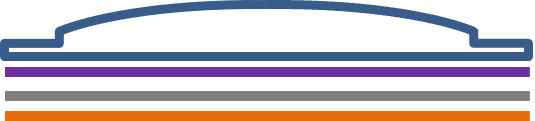

レンズ形状と材料構成のイメージ

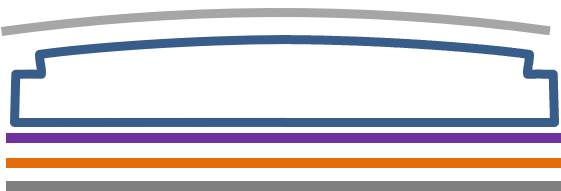

レンズ形状と材料構成のイメージ

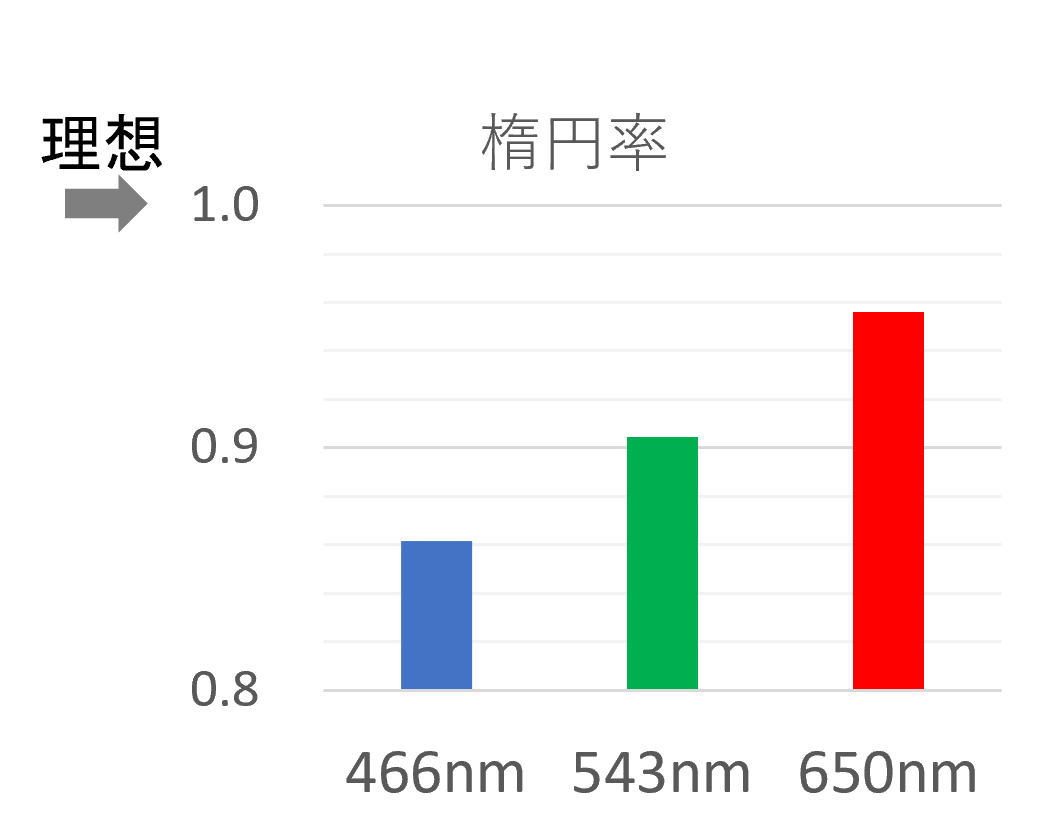

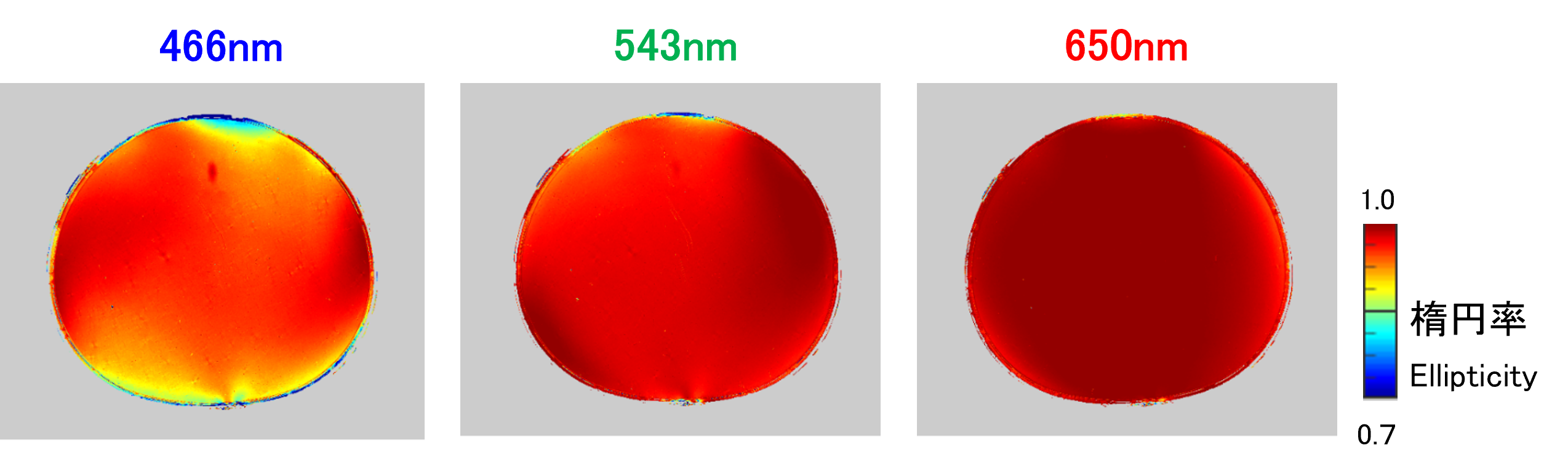

楕円率測定②
ディスプレイの楕円率測定
ディスプレイからは、各波長で出来るだけ完全な円偏光が出射されることが望ましい。
相対角測定

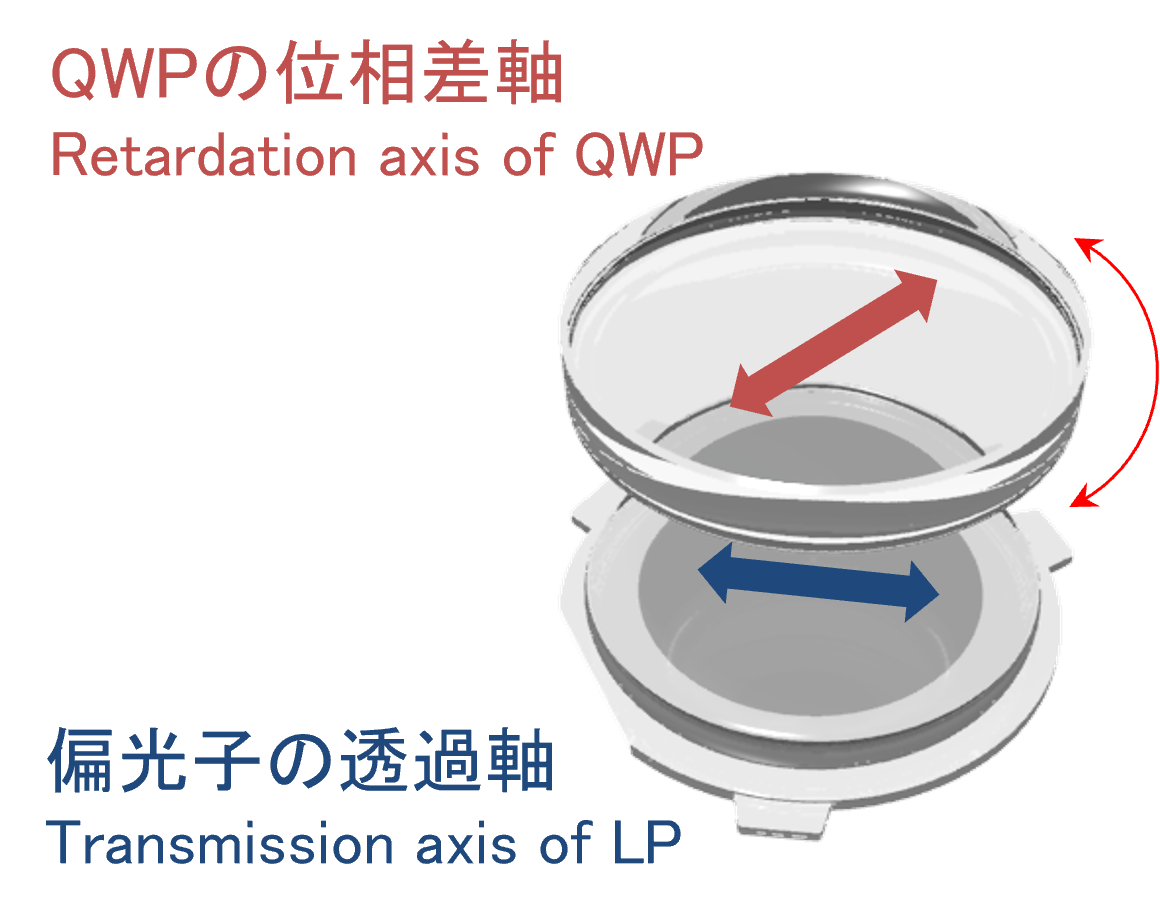

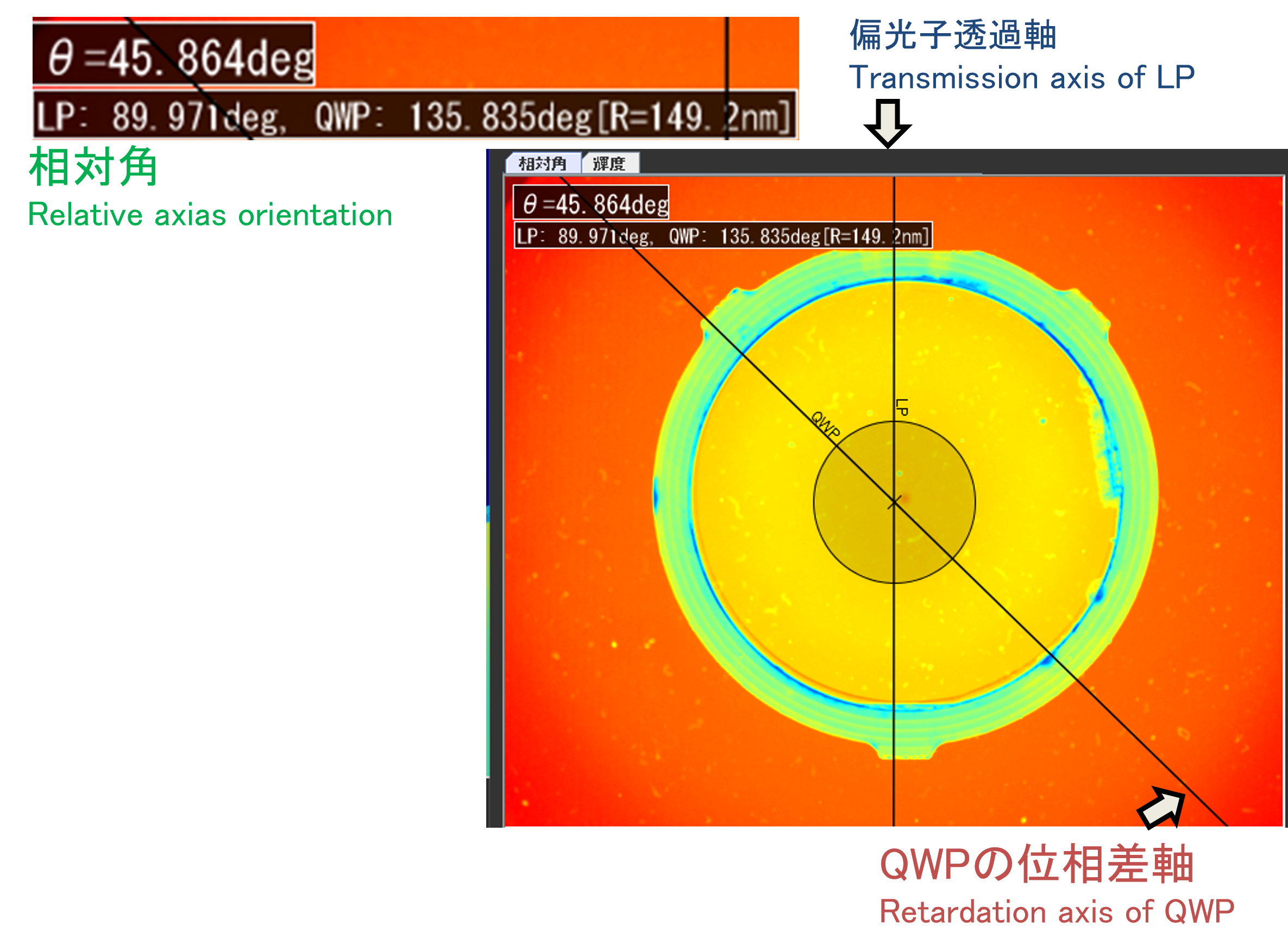

偏光子とQWPの相対角測定

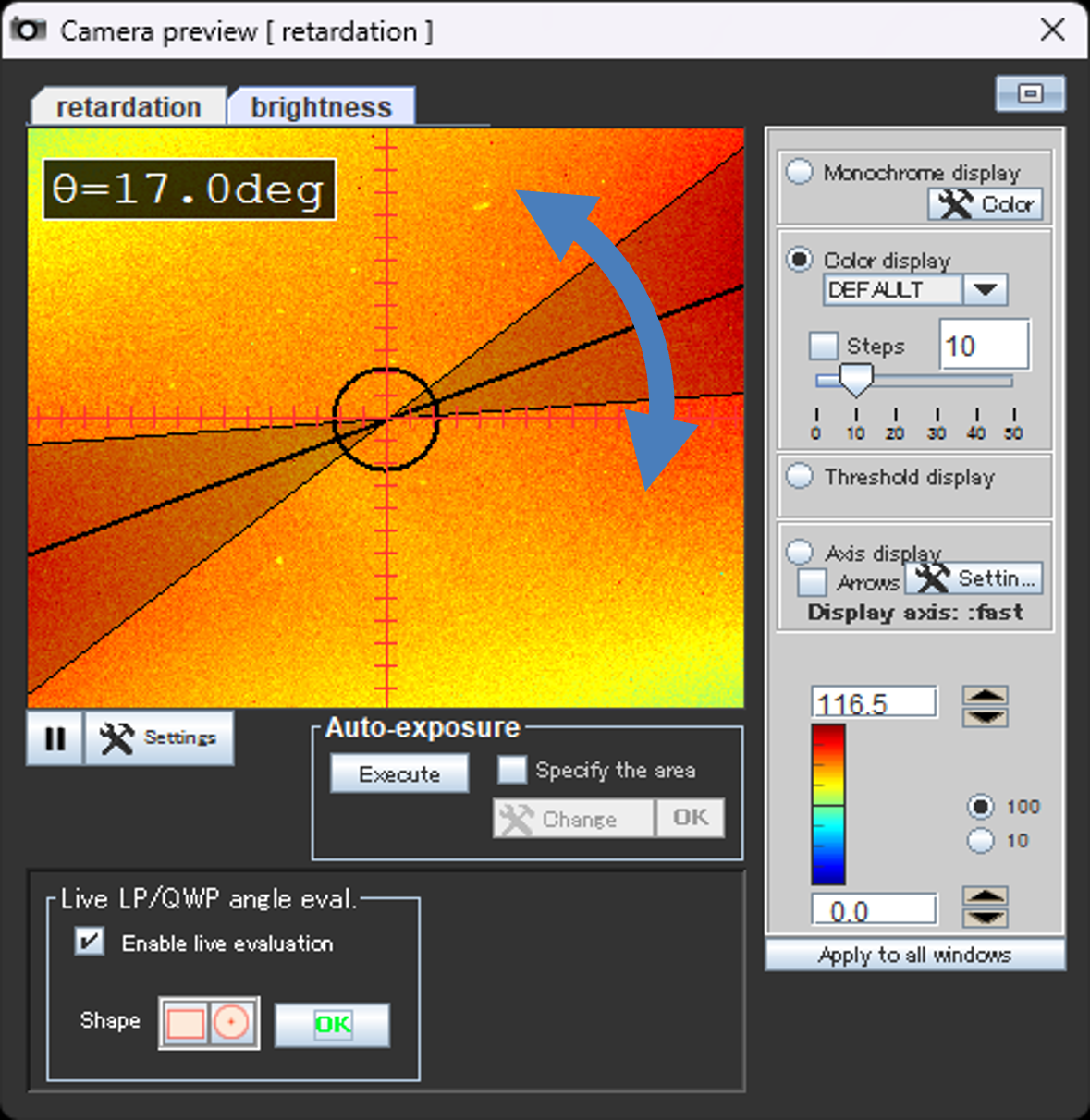

リアルタイムでの角度表示機能あり(偏光子の透過軸を取得後)
VRレンズ評価システム VRG-100はこちら
